油浸式非晶合金變壓器

概述

本系列非晶合金變壓器是采用第五代非晶合金變壓器產品技術生產制造的高效節能非晶合金油浸式變壓器。它具有顯著的節能效果，空載損耗節能率高達80%以上。產品采用全密封結構設計，運行安全可靠，終身免維護。

- GB1094.1～2-1996 電力變壓器
- GB1094.3,.5-2003 電力變壓器
- JB-T10318-2002 油浸式非晶合金鐵心配電變壓器技術參數和要求

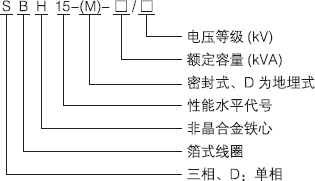

SBH15-M/10、SBH15-M/20
- 非晶合金鐵心：鐵心采用非晶合金帶材卷繞而成，組成四框五柱式結構。每個非晶合金鐵心的搭頭均采用“semi-Layer Distribution”法搭接，確保產品整體空載損耗指標的最優化和空載電流既小又穩定。
- 繞組：低壓繞組采用銅箔矩形圓筒式結構，高壓繞組為多層層式結構，設計和制造過程中把低壓線圈的電抗高度恒定高于高壓線圈的電抗高度，以達到消除線圈的軸向短路電動力的效果，極大地提高了產品的抗短路能力。高壓線圈采用Tuff-Flex 絕緣系統特有的端絕緣變距設計，極大地提高了產品的抗雷電沖擊能力。
- 器身：器身裝配中采用了Maglev circult懸浮磁圈，特有的非晶鐵心定位技術使得非晶鐵心在產品的儲存、運輸和運行過程中的受力始終繞處于最優化狀態，以確保產品的節能特性的長期穩定可靠。

SBH15-M/10 系列非晶合金配電變壓器技術參數

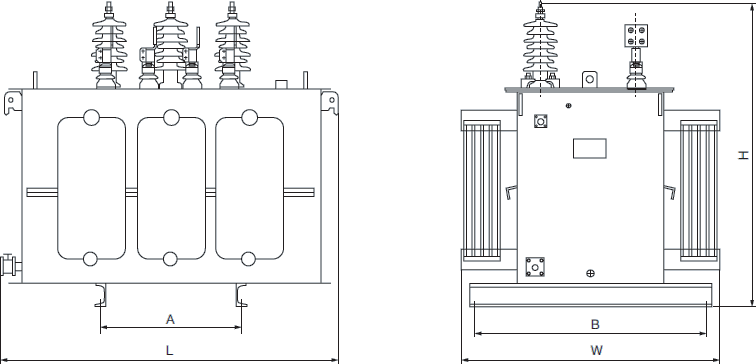

額定容量(kVA)	電壓組合			聯接組別	空載耗損 (W)	負載耗損75℃ (W)	空載電流 (%)	短路抗阻 (%)	本體外形尺寸 L×W×H (mm)	安裝尺寸 A×B (mm)	重量 (kg)
額定容量(kVA)	高壓 (kV)	分接 (%)	低壓 (kV)	聯接組別	空載耗損 (W)	負載耗損75℃ (W)	空載電流 (%)	短路抗阻 (%)	本體外形尺寸 L×W×H (mm)	安裝尺寸 A×B (mm)	重量 (kg)
30	6 6.3 6.6 10 10.5 11	±2×2.5% ±5%	0.4	Dyn11	33	630	1.5	4	945×600×852	400×550	336
50					43	910	1.2	4	105 6×600×942	400×550	465
63					50	1090	1.1	4	99 6×600×902	400×550	480
80					60	1310	1.0	4	10 71×710×956	400×550	583
100					75	1580	0.9	4	1 143×710×1046	550×550	713
125					85	1890	0.8	4	1 213×710×1026	550×550	807
160					100	2310	0.6	4	1338×870×1087	660×720	982
200					120	2730	0.6	4	1133×1028×1057	660×820	1090
250					140	3200	0.6	4	1243×1033×1052	660×820	1235
315					170	3830	0.5	4	1280×1020×1095	660×820	1510
400					200	4520	0.5	4	1313×1120×1139	660×820	1613
500					240	5410	0.5	4	1380×1120×1195	660×820	1890
630					320	6200	0.3	4.5	1400×1333×1235	820×1070	2243
800					380	7500	0.3	4.5	1805×1413×1320	820×1070	2653
1000					450	10300	0.3	4.5	1878×1348×1378	820×1070	2941
1250					530	12000	0.2	4.5	1882×1347×1590	820×1070	3678
1600					630	14500	0.2	4.5	2120×1237×1760	820×1070	4464
2000					750	18300	0.2	5	2180×1620×1850	820×1070	5370
2500					900	21200	0.2	5	2262×1552×2086	820×1070	6650

SBH15-M/20 系列非晶合金配電變壓器技術參數
額定容量(kVA)	電壓組合			聯接組別	空載耗損 (W)	負載耗損75℃ (W)	空載電流 (%)	短路抗阻 (%)	本體外形尺寸 L×W×H (mm)	安裝尺寸 A×B (mm)	重量 (kg)
額定容量(kVA)	高壓 (kV)	分接 (%)	低壓 (kV)	聯接組別	空載耗損 (W)	負載耗損75℃ (W)	空載電流 (%)	短路抗阻 (%)	本體外形尺寸 L×W×H (mm)	安裝尺寸 A×B (mm)	重量 (kg)
50	20	±2×2.5% ±5%	0.4	Dyn11	55	1010	1.2	5.5	1186×685×967	400×550	550
63					65	1200	1.1	5.5	1246×685×967	400×550	580
80					75	1440	1.0	5.5	1261×795×981	400×660	680
100					90	1730	0.9	5.5	1333×795×1071	400×660	810
125					100	2080	0.8	5.5	1403×795×1051	400×660	910
160					120	2540	0.6	5.5	1528×955×1112	550×820	1100
200					145	3000	0.6	5.5	1323×1113×1082	550×820	1210
250					165	3520	0.6	5.5	1433×1118×1221	660×820	1370
315					200	4210	0.5	5.5	1470×1105×1264	660×820	1680
400					240	4970	0.5	5.5	1503×1165×1308	660×1070	1820
500					290	5940	0.5	5.5	1570×1195×1364	660×1070	2185
630					370	6820	0.3	6	1590×1418×1404	820×1070	2550
800					450	8250	0.3	6	1995×1498×1489	820×1070	2960
1000					530	11330	0.3	6	2068×1433×1547	820×1070	3260
1250					620	13200	0.2	6	2072×1432×1759	820×1070	3990
1600					750	15950	0.2	6	2310×1322×1929	820×1070	4780
2000					900	19140	0.2	6	2370×1705×2019	820×1070	6000
2500					1080	22220	0.2	6	2452×1637×2255	820×1070	7280
