• GB/T 17211-1998 《干式電力變壓器負載導則》
• IEC 60076-11：2004 《干式電力變壓器》
• GB 1094. 11-2007 《干式電力變壓器》
• GB/T 10228-2008 《干式電力變壓器技術參數和要求》

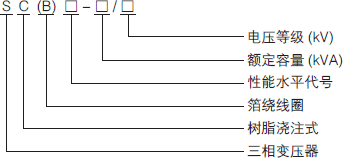

SC(B)9、10-30~2500/10、20、35  SC(B)9-800~20000/35

結構特點

• 環氧樹脂澆注干式變壓器低壓線圈為箔式繞組結構，采用優質進口銅箔繞制；高壓線圈為“梯形”分段層式結構，真空環氧澆注成型，層間電壓低， 具有很強的承受過電壓能力。
• 環氧樹脂澆注干式變壓器鐵心采用進口優質冷軋晶粒取向硅鋼片．在全自動鐵心剪切線上加工而成，采用45°全斜接縫結構，心柱采用特殊的綁扎 工藝綁扎而成，鐵心表面涂涮專用防銹漆，能防潮、防銹并可有效的降低噪音。

性能特點

• 安全，防火，無污染，可直接運行于負荷中心；
• 機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長；
• 低損耗、低噪音，節能效果明顯；
• 散熱性能好，超銘牌運行能力強，強迫風冷時可提高容量運行；
• 防潮性能好，適應高濕度和其他惡劣環境中運行；
• 具有環保、阻燃、防爆、免維護等特點；
• 體積小，重量輕。

正常使用條件

• 最高氣溫：+40℃
• 最高日平均氣溫：+30℃
• 最高年平均氣溫：+20℃
• 最低氣溫：-5℃ ( 適用于戶內式變壓器)
• 最低氣溫：-30℃ ( 適用于戶外式變壓器)
• 海拔高度：≤ 1000m

SC(B)9/10 系列環氧澆注干式變壓器技術參數

額定容量(kVA)	電壓組合			聯接組標號	空載耗損 (W)	不同的絕緣耐熱等級下的負載損耗 F(120℃)	空載電流 (%)	短路抗阻 (%)
	高壓 (kV)	高壓分接范圍(%)	低壓 (kV)
30	6 6.3 6.6 10 10.5 11	±5 ±2×2.5	0.4	Dyn11 或 Yyn0 Dyn11 or Yyn0	220	750	2.1	4
50					310	1060	2.4
80					420	1460	1.8
100					450	1670	1.8
125					530	1960	1.6
160					610	2250	1.6
200					700	2680	1.4
250					810	2920	1.4
315					990	3670	1.2
400					1100	4220	1.2
500					1310	5170	1.0
630					1510	6220	1.0
630					1460	6310	1.0	6
800					1710	7360	1.0
1000					1990	8610	1.0
1250					2350	10260	1.0
1600					2760	12400	1.0
2000					3400	15300	0.8
2500					4000	18180	0.8
1600					2760	13700	1.0	8
2000					3400	16900	0.8
2500					4000	20000	0.8

SC(B)10/10 系列環氧澆注干式變壓器技術參數

額定容量(kVA)	電壓組合			聯接組標號	空載耗損 (W)	不同的絕緣耐熱等級下的負載損耗 F(120℃)	空載電流 (%)	短路抗阻 (%)
	高壓 (kV)	高壓分接范圍(%)	低壓 (kV)
30	6 6.3 6.6 10 10.5 11	±5 ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	190	710	2.4	4
50					270	1000	2.4
80					370	1380	1.8
100					400	1570	1.8
125					470	1850	1.6
160					540	2130	1.6
200					620	2530	1.4
250					720	2760	1.4
315					880	3470	1.2
400					980	3990	1.2
500					1160	4880	1.2
630					1340	5880	1.0
630					1300	5960	1.0	6
800					1520	6960	1.0
1000					1770	8130	1.0
1250					2090	9690	1.0
1600					2450	11730	1.0
2000					3050	14450	0.8
2500					3600	17170	0.8
1600					2450	12960	1.0	8
2000					3050	15960	0.8
2500					3600	18890	0.8

SC(B)9/20 系列環氧澆注干式變壓器技術參數

額定容量(kVA)	電壓組合			聯接組標號	空載耗損 (W)	不同的絕緣耐熱等級下的負載損耗 F(120℃)	空載電流 (%)	短路抗阻 (%)
	高壓 (kV)	高壓分接范圍(%)	低壓 (kV)
50	20 22 24	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	380	1300	2.4	6
100					600	2100	2.2
160					750	2600	1.8
200					820	3100	1.8
250					940	3600	1.6
315					1080	4300	1.6
400					1280	5100	1.4
500					1500	6100	1.4
630					1700	7200	1.2
800					1950	8700	1.2
1000					2300	10300	1.0
1250					2650	12150	1.0
1600					3100	14600	1.0	8
2000					3600	17200	0.8
2500					4300	20400	0.8
2000					3600	18800	0.8
2500					4300	22400	0.8

SC(B)10/20 系列環氧澆注干式變壓器技術參數

額定容量(kVA)	電壓組合			聯接組標號	空載耗損 (W)	不同的絕緣耐熱等級下的負載損耗 F(120℃)	空載電流 (%)	短路抗阻 (%)
	高壓 (kV)	高壓分接范圍(%)	低壓 (kV)
50	20 22 24	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	345	1235	2.4	6
100					540	1995	2.2
160					675	2470	1.8
200					740	2945	1.8
250					845	3420	1.6
315					975	4085	1.6
400					1155	4845	1.4
500					1350	5795	1.4
630					1530	6840	1.2
800					1755	8265	1.2
1000					2070	9785	1.0
1250					2385	11545	1.0
1600					2790	13870	1.0	8
2000					3240	16390	0.8
2500					3870	19380	0.8
2000					3240	17860	0.8
2500					3870	21280	0.8

SC(B)9/35 系列環氧澆注干式變壓器技術參數

額定容量(kVA)	電壓組合			聯接組標號	空載耗損 (W)	不同的絕緣耐熱等級下的負載損耗 F(120℃)	空載電流 (%)	短路抗阻 (%)
	高壓 (kV)	高壓分接范圍(%)	低壓 (kV)
50	35 ~ 38.5	±5 或 ±2×2.5 ±5 or ±2×2.5	0.4	Yyn0 或 Dyn11 Yyn0 or Dyn11	500	1500	2.8	6
100					700	2200	2.4
160					880	2960	1.8
200					980	3500	1.8
250					1100	4000	1.6
315					1310	4750	1.6
400					1530	5700	1.4
500					1800	7000	1.4
630					2070	8100	1.2
800					2400	9600	1.2
1000					2700	11000	1.0
1250					3150	13400	0.9
1600					3600	16300	0.9
2000					4250	19200	0.9
2500					4950	23000	0.9

SC(B)9/35 系列環氧澆注干式變壓器技術參數

額定容量(kVA)	電壓組合			聯接組標號	空載耗損 (W)	不同的絕緣耐熱等級下的負載損耗 F(120℃)	空載電流 (%)	短路抗阻 (%)
	高壓 (kV)	高壓分接范圍(%)	低壓 (kV)
800	35 ~ 38.5	±5 或 ±2×2.5 ±5 or ±2×2.5	3.15 6 6.3 10 10.5 11	Yyn0 Yd11 Dyn11	2500	9900	1.1	6
1000					2970	11500	1.1
1250					3480	13600	1.0
1600					4100	16300	1.0
2000					4700	19200	0.9	7
2500					5400	23000	0.9
3150					6700	25800	0.8	8
4000					7800	31000	0.8
5000					9300	36800	0.7
6300					11000	43000	0.7
8000				YNd11 Yd11 Dyn11	12600	48500	0.6	9
1000					14400	58500	0.6
12500			6、6.3 10、10.5		17500	68000	0.5
16000					21500	80000	0.5
20000					25500	90000	0.4	10

SC(B)9、10 系列10kV 本體外形、安裝示意圖


SC(B) 系列10kV 外殼尺寸、安裝示意圖
