干式環氧澆注非晶合金變壓器
概述

本系列非晶合金變壓器系結合引進第五代非晶合金變壓器產品技術(GENE.5 LEVEL) 生產制造 的高效節能非晶合金干式變壓器。產品空載損耗與10 型變壓器相比下降75% 以上。產品運行安全可靠，是新一代節能型干 式變壓器產品。

  • 執行標準

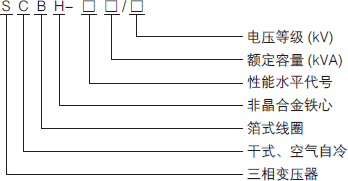

  • 型號/含義
  • 結構特征
  • 技術參數
  • 外形/安裝示意圖
    • GB/T 17211-1998 《干式電力變壓器負載導則》
    • IEC 60076-11:2004 《干式電力變壓器》
    • GB 1094.11-2007 《干式電力變壓器》
    • GB/T 10228-2008 《干式電力變壓器技術參數和要求》
  • SCBH15-30~2500/10、20、35

    • 非晶合金鐵心：鐵心采用非晶合金帶材卷繞而成，組成三框三柱式結構。鐵心懸掛在內拉扳上，不受外力，充分發揮了非晶材料低空載損耗、低空 載電流的特點。
    • 繞組：高低壓繞組采用矩形圓筒式結構，內外層均用進口玻璃絲網格和絲帶填充纏繞，與樹脂滲透固化為一體，具有極強的抗開裂和突發短路的能力。 變壓器線圈為全澆注、防潮濕能力強、可立即上電。
    • 器身：器身裝配中采用了Maglev circult懸浮磁圈，特有的非晶鐵心定位技術使得非晶鐵心在產品的儲存、運輸和運行過程中的受力始終處于最優化狀態，以確保產品的節能特性的長期穩定可靠。


    性能特點
    • 安全，防火，無污染，可直接運行于負荷中心；
    • 機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長；
    • 低損耗、低噪音，節能效果明顯；
    • 散熱性能好，超銘牌運行能力強，強迫風冷時可提高容量運行；
    • 防潮性能好，適應高濕度和其他惡劣環境中運行；
    • 具有環保、阻燃、防爆、免維護等特點；
    • 體積小，重量輕。
  • SCBH15/10 系列干式環氧澆注非晶合金變壓器技術參數
    額定容量(kVA) 電壓組合 聯接組別 空載耗損 (W) 負載耗損75℃ (W) 負載耗損120℃ (W) 空載電流 (%) 短路抗阻 (%) 本體外形尺寸
    L×W×H (mm)     		外殼尺寸
    L×W×H (mm)     		安裝尺寸
    A×B (mm)     		重量 (kg)
    高壓 (kV) 分接 (%) 低壓 (kV)
    30 6
    6.3
    6.6
    10
    10.5
    11     		±2×2.5% ±5% 0.4 Dyn11 或 Yyn0 Dyn11 or Yyn0 70 620 710 1.6 4 900×500×950 1200×800×1250 550×400 450
    50 90 875 1000 1.4 4 950×500×950 1250×800×1250 550×400 500
    80 120 1200 1380 1.3 4 1000×500×980 1300×800×1280 550×400 700
    100 130 1370 1570 1.2 4 1080×500×1050 1380×800×1350 550×400 870
    125 150 1610 1850 1.1 4 1100×500×1120 1400×800×1420 550×400 980
    160 170 1860 2130 1.1 4 1120×860×1175 1420×1160×1475 550×760 1150
    200 200 2210 2530 1.0 4 1230×900×1245 1530×1200×1545 550×800 1320
    250 230 2410 2760 1.0 4 1060×1000×1290 1360×1300×1590 550×920 1520
    315 280 3030 3470 0.9 4 1140×1000×1315 1440×1300×1615 660×920 1800
    400 310 3485 3990 0.8 4 1230×1000×1420 1530×1300×1720 660×920 2030
    500 360 4260 4880 0.8 4 1230×1000×1480 1530×1300×1780 660×920 2300
    630 420 5135 5880 0.7 4 1360×1050×1670 1630×1350×1670 660×920 2450
    630 410 5205 5960 0.7 6 1360×1050×1670 1660×1350×1670 660×920 2450
    800 480 6070 6960 0.7 6 1465×1200×1500 1765×1500×1800 820×1070 3070
    1000 550 7100 8130 0.6 6 1530×1200×1620 1830×1500×1920 820×1070 3620
    1250 650 8460 9690 0.6 6 1510×1170×1750 1810×1470×2050 820×1070 4530
    1600 760 10240 11730 0.6 6 1730×1200×1890 2030×1500×2190 820×1070 5750
    2000 1000 12620 14450 0.5 6 1800×1200×1890 2100×1600×2190 820×1070 6240
    2500 1200 14990 17170 0.5 6 1900×1300×2160 2200×1600×2460 1070×1070 7360
    1600 760 11315 12960 0.6 8 1730×1200×1890 2030×1500×2190 820×1070 5750
    2000 1000 13935 15960 0.5 8 1800×1300×1890 2100×1600×2190 820×1070 6240
    2500 1200 16495 18890 0.5 8 1900×1300×2160 2200×1600×2460 1070×1070 7360

    SCBH15/20 系列干式環氧澆注非晶合金變壓器技術參數
    額定容量(kVA) 電壓組合 聯接組別 空載耗損 (W) 負載耗損75℃ (W) 負載耗損120℃ (W) 空載電流 (%) 短路抗阻 (%) 本體外形尺寸
    L×W×H (mm)     		外殼尺寸
    L×W×H (mm)     		安裝尺寸
    A×B (mm)     		重量 (kg)
    高壓 (kV) 分接 (%) 低壓 (kV)
    50 20
    22
    24     		±2×2.5% ±5% 0.4 Dyn11 或 Yyn0 Dyn11 or Yyn0 110 1080 1235 2.0 6 1180×880×1300 1680×1380×1800 550×550 750
    100 180 1740 1995 1.8 6 1350×880×1400 1850×1380×1900 660×660 1000
    160 220 2160 2470 1.8 6 1400×880×1480 1900×1380×1980 660×660 1500
    200 240 2575 2945 1.7 6 1450×920×1450 1950×1420×1950 660×660 1700
    250 280 2985 3420 1.6 6 1500×920×1600 2000×1420×2100 660×660 1900
    315 320 3570 4085 1.4 6 1600×1000×1700 2100×1500×2200 660×660 2200
    400 380 4320 4845 1.4 6 1700×1000×1700 2200×1500×2200 820×820 2500
    500 440 5060 5795 1.3 6 1750×1100×1750 2250×1600×2250 820×820 2850
    630 500 5975 6840 1.3 6 1800×1100×1800 2300×1600×2300 820×820 3300
    800 580 7220 8265 1.3 6 1850×1100×1850 2350×1600×2350 820×820 4000
    1000 680 8545 9785 1.1 6 1900×1100×1950 2400×1600×2450 820×820 4600
    1250 780 10080 11545 1.0 6 1980×1200×2000 2480×1700×2500 820×820 5200
    1600 920 12110 13870 0.9 6 2080×1400×2150 2580×1900×2650 1070×1070 5900
    2000 1030 14320 16390 0.8 6 2250×1400×2300 2750×1900×2800 1070×1070 7200
    2500 1270 16925 19380 0.7 6 2450×1400×2400 2950×1900×2900 1070×1070 8700
    2000 1060 15600 17860 0.7 8 2250×1400×2300 2750×1900×2800 1070×1070 7200
    2500 1270 18585 21280 0.7 8 2450×1400×2400 2950×1900×2900 1070×1070 8700
  • SCBH15系列干式環氧澆注非晶合金變壓器外形、安裝示意圖
